Centro di lavoro a 5 assi usato OMV Parpas Esagon del 2008

Centro di lavoro OMV Esagon,

anno 2008,

cnc Heidenhain, condizioni perfette.
22000 giri/min 30 utensili HSK 63, adduzione esterna al mandrino, motori lineari raffreddati.
Visibile in produzione in Nord Italia.
Dati tecnici:

Mandrino da 30 KW coppia massima 42/59 Nm, 22000 rpm, vasca di rilancio lubrorefrigerante da 200 litri, pressione massima 6 bar da 50 litri/min.
Guide sovradimensionate con larghezza di 120 mm con classe di prevarico V3.

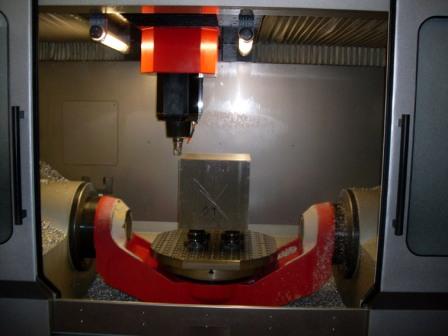

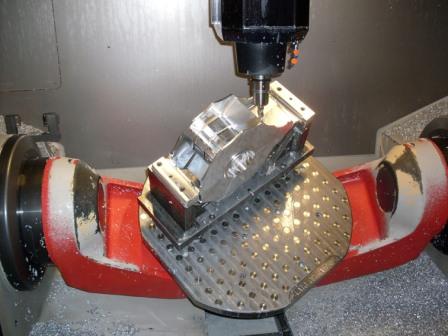

Tavola orientabile girevole da 650 mm di diametro con campo di inclinazione di +/- 120 gradi con rotazione massima di 120 rpm, carico ammesso 400 KG dinamico, 800 kg statico, coppia nominale 1000 Nm, coppia di spunto 1400 Nm, bloccaggio idraulico da 2000 Nm.

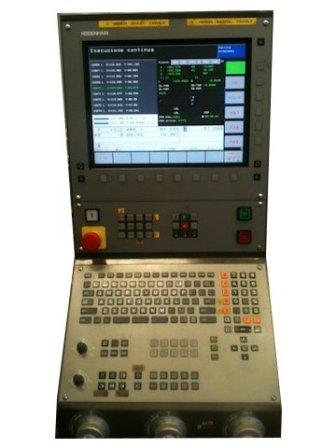

Cnc Heidenhain iTNC 530.
Potenza totale installata richiesta 40/45 KW.
Area di lavoro
X-W con asse gantry 1200 (1600)
Y 800
Z 700
Sistema di misura diretta con righe ottiche su tutti gli assi lineari.
Avanzamenti in manuale 60 m/min, avanzamenti in rapido 120 m/min su X Y Z, accelerazione 15000 mm/min su X Y Z.
Spinta massima su assi lineari 17000 Nm
Motori lineari su assi X Y Z
Magazzino utensili a catena da 45 posti, diametro massimo utensile 60 mm, lunghezza massima utensile 200 mm, peso massimo utensili 8 Kg.
Dimensioni: lunghezza 7950 mm
ProfonditÓ 4060 mm
Altezza 2450 mm
Peso 19000 kg.



Codice 00542 aidvd
